Автоматические выключатели серии NF

В наличие:
Да

Автоматические выключатели серии NF предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, а также для оперативных включений и отключений участков электрических цепей и рассчитан для эксплуатации в электроустановках с номинальным рабочим напряжением до 600В (50/60Гц) и на номинальные токи от 3 до 250А.

 Принцип действия:

Устройство управления выключателя построено по принципу переламывающегося рычага и снабжено мощной возвратной пружиной. При взведении рукоятки механизма управления, приводится в движение изолирующая ось, на которой смонтированы подпружиненные подвижные силовые контакты. В результате ось поворачивается в боковых направляющих, осуществляя контакт между подвижными и неподвижными силовыми контактами, а также обеспечивает необходимые провалы для выравнивания и увеличения давления на подвижные контакты.

Усилие возвратной пружины блокируется элементами переламывающегося рычага, находящимися в этот момент на одной прямой линии и опирающимися одним упором в выступ поворотного элемента «сброса» механизма управления. «Сброс» механизма управления осуществляется посредством специальной линейки, на которую воздействуют через регулировочные винты толкатели биметаллических пластин тепловых расцепителей и электромагнитов защиты.

Подсоединение проводов или шин осуществляется посредством болтов, входящих в комплект поставки.

Внимание! При установке выключателей в замкнутый объем распределительных устройств, необходимо учитывать возможность выброса вперед на расстояние 30-50 мм продуктов горения дуги в случае срабатывания защиты от короткого замыкания.

 Конструкция:

Все автоматические выключатели NF снабжены двумя типами защиты: тепловой - для защиты от длительных токовых перегрузок, выполненной на базе биметаллической пластины и электромагнитной - для защиты от токов короткого замыкания, выполненной на базе соленоида. Токовый расцепитель содержит контакты из серебросодержащего сплава. Система дугогашения выключателей (до 225 А) состоит из дугогасящих решеток, а от 250 А и выше применены дополнительные распылители дуги в виде пластин с перфорацией.

Автоматические выключатели NF имеют надёжную конструкцию, занимает небольшой объём и обладает хорошим эксплуатационным качеством.

Они также могут использоваться в качестве рубильника.

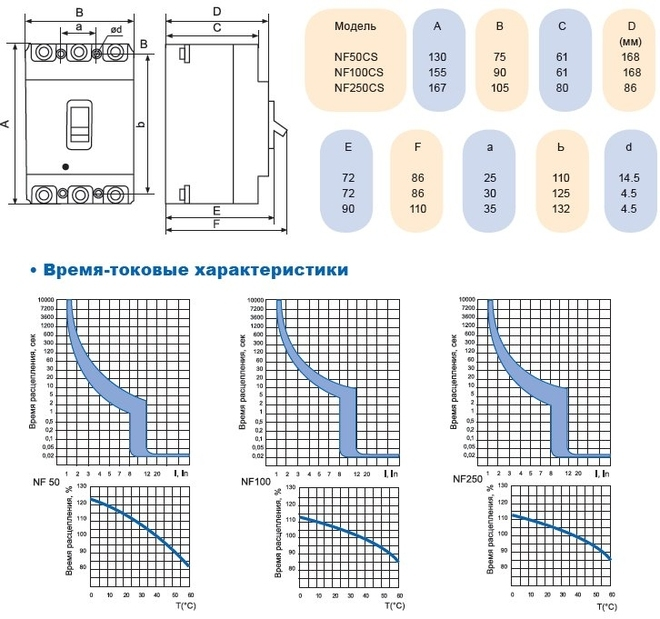

Габаритные размеры:





NF50CS

NF100CS

NF250CS

А, мм

130

155

167

В, мм

75

90

105

С, мм

61

61

80

D, мм

168

168

86

Е, мм

72

72

90

F, мм

86

86

110

а, мм

25

30

35

b, мм

110

125

132

d, мм

14,5

14,5

14,5





Условия эксплуатации:



Автоматические выключатели NF могут использоваться при температуре окружающей среды от -25 до +40°С. Автоматы, оснащены термомагнитным расцепителем от сверхтока, имеют тепловой элемент с уставкой, соответствующей +40°С. Для температур выше и ниже +40°С порог срабатывания уменьшается (увеличивается) из-за температурно-зависимого поведения биметаллического элемента в самом расцепителе.



Технические характеристики:




Модель

NF-50CS

NF-100CS

NF-250CS

Номинальное напряжение, В

600

600

600

Номинальный ток, А

10,15,20

60,75,100

125, 150

175, 200

225, 250

Отключающая способность

380B/5кA

500B/25кA

380B/18кA

500В/75кА

380B/18кA

500В/75кА

Механическая износостойкость, циклов, не менее

8500

7000

7000

Электрическая износостойкость, циклов, не менее

1500

1000

1000

Степень защиты оболочки выключателя, IP

30

Число полюсов

2,3

2,3

3











Номенклатура:

Автомат.выкл. NF60-SS 3ф., 60A "ЭНЕРГИЯ"

Автомат.выкл. NF100-SS 3ф., 100A "ЭНЕРГИЯ"

Автомат.выкл. NF250-CS 3ф. 250A "ЭНЕРГИЯ"

Автомат.выкл. NF400-CS 3ф. 400A "ЭНЕРГИЯ"

Каталог:
