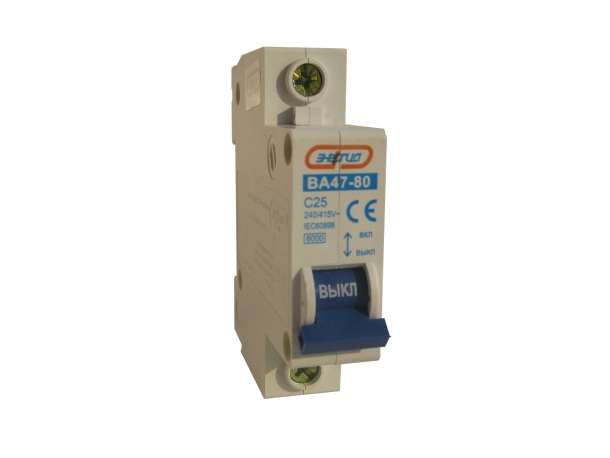

Автоматические выключатели серии ВА47-80 «ЭНЕРГИЯ»
Автоматические выключатели серии ВА47-80 наиболее широко используются для защиты электрических цепей от перегрузок и токов короткого замыкания с предельной коммутационной способностью 6000А. Автоматический выключатель ВА47-80 является надежным и экономичным решением для широкого спектра задач.
Автоматические выключатели серии ВА47-80 подходят для применения как в жилом секторе (квартиры, дачи, коттеджи, дома и т.д.), так и в административных зданиях и коммерческом секторе (офисы, магазины, рестораны, гостиницы и т.д.)
Конструкция:
Автоматические выключатели ВА47-80 собраны в не поддерживающих горение корпусах «1» из термоустойчивой и прочной пластмассы и имеют замки «2» для монтажа на 35 мм DIN-рейку. Выключатели снабжены двумя типами защиты: тепловой - для защиты от длительных токовых перегрузок, выполненной на биметаллической пластине «3» и электромагнитной - для защиты от токов короткого замыкания, выполненной на электромагнитной катушке «4». Токовый расцепитель «5» выполнен из меди и имеет посеребренные контакты. Дугогасительная камера, состоящая из девяти пластин, повышает коммутационную износостойкость и дает высокие характеристики предельной коммутационной способности. Надежный контакт с проводниками обеспечивают комбинированные зажимы «7» из посеребренной меди и анодированной стали.
Принцип действия:
При работе в нормальном режиме автоматический выключатель ВА47-80 пропускает через себя электрический ток от самых минимальных до величин соответствующих маркировке. В случае возникновения в цепи перегрузки или короткого замыкания, срабатывает механизм защиты и автомат выключается. Тепловая защита работает следующим образом: ток, протекающий при длительной токовой перегрузке в защищаемой цепи, нагревает биметаллическую пластину «3», которая из-за различных коэффициентов теплового расширения изгибается и толкает рычаг механизма свободного расцепления. Подвижный контакт отходит от неподвижного, автомат срабатывает, цепь разрывается.
Технические характеристики:
|
Номинальное напряжение, В |
240/415 |
|
Номинальный ток, А |
1,2,3,4,6,10,16,20,25,32,40,50,63 |
|
Число полюсов |
1,2,3,4 |
|
Время-токовые характеристики |
C |
|
Степень защиты, IP |
20 |
|
Степень защиты аппарата в модульном шкафу, IP |
40 |
|
Время срабатывания при коротком замыкании не более, с |
0,01 |
|
Электрическая износоустойчивость, циклов |
>= 6000 |
|
Механическая износоустойчивость, циклов |
>= 20000 |
|
Допустимое сечение проводов, мм2 |
1-25 |
|
Диапазон рабочих температур, °С |
от-45 до +50 |
|
Отключающая способность, А |
6000 (для номинального тока 1-40 А) 4500 (для номинального тока 50, 63 А) |
Автоматические выключатели крепятся на стандартную DIN рейку. На автоматический выключатель могут быть установлены различные дополнительные устройства, такие как контакт состояния, независимый расцепитель, расцепитель минимального или максимального напряжения.
Номенклатура:
Автомат.выкл. ВА 47-80 1ф., 1А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 3А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 4А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 6А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 10А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 16А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 20А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 25А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 32А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 40А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 50А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 63А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2п., 10А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2п., 16А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2п., 20А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2п., 25А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2п., 32А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2п., 40А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2п., 50А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 1ф., 2п., 63А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 1А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 2А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 3А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 4А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 6А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 10А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 16А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 20А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 25А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 32А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 40А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 50А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 63А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 4п., 50А "ЭНЕРГИЯ"
Автомат.выкл. ВА 47-80 3ф., 4п., 63А "ЭНЕРГИЯ"
