Контрольно-измерительные приборы ОВЕН

С 15 сентября 2014г. в продаже появились контрольно-измерительные приборы ОВЕН.

Измеритель-регулятор микропроцессорный ТРМ1

Терморегулятор ОВЕН ТРМ 1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Основные функции измерителя-регулятора ОВЕН ТРМ 1

УНИВЕРСАЛЬНЫЙ ВХОД для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.

РЕГУЛИРОВАНИЕ входной величины:

- двухпозиционное регулирование;

- аналоговое П-регулирование.

ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа

ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)

ВЫХОДНОЙ СИГНАЛ ТОКА 4...20 мА ДЛЯ РЕГИСТРАЦИИ измеренной величины (модификация по типу выхода И)

ВОЗМОЖНОСТЬ УПРАВЛЕНИЯ ТРЕХФАЗНОЙ НАГРУЗКОЙ (модификация по типу выхода С3)

ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц

ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24 В для активных датчиков, выходных аналоговых устройств (ЦАП) и др.

ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора

СОХРАНЕНИЕ НАСТРОЕК при отключении питания

ЗАЩИТА НАСТРОЕК от несанкционированных изменений

Терморегулятор температуры ТРМ 500

Промышленный терморегулятор ТРМ500 предназначен для управления процессами поддержания температуры в печах, термопласт автоматах, в том числе управление горячеканальными прессформами, экструдерах, термопрессах, машинах для выдува ПЭТ тары, гомогенизаторах, запайщиках, термоусадочном оборудовании, оборудовании для термоформинга, термопрессах (перенос изображений), оборудовании для производства строительных материалов (хозблоки, пеноблоки и т.п.), сушилках и другого оборудования в работе которого требуется управление температурой.

Функции:

 - управление температурой по “on\off” или “ПИД” закону;

 - светодиодная индикация нахождения температуре в заданной зоне;

 - сигнализация о входе температуры в заданную зону при помощи 1-го или 2-х реле;

 - по команде дискретного входа:

   - смена уставки с одного предустановленного значения на другое;

   - перевод работы прибора в ручной режим управления;

   - перевод из “Стоп” - “Пуск”;

Входы:

 - один универсальный вход для измерения температуры при помощи ТС и ТП;

 - ТС по: 2х, 3х, 4х проводной схеме;

 - встроенная компенсация температуры холодный концов термопары;

 - поддержка всех распространенных в РОССИИ датчиков температуры;

 - класс точности: ТС - 0.25%, ПТ - 0.5%;

 - один дискретный вход для переключения режимов работы прибора.

Выходы:

 - 3 выхода для управления или сигнализации;

 - выход 1: реле для управления или сигнализации. Нагрузкой до 5А или 30А;

 - выход 2: выход для управления твердотельными реле (0-5В);

 - выход 3: выход для сигнализации (до 5А).

Эргономика:

 - 1 или 2 индикатора;

 - увеличенный индикатор.

 - высота цифры 20мм;

 - удобная, простая настройка;

 - стандартные габариты лицевой панели (96х48мм);

 - современный дизайн;

 - температура эксплуатации -20… +50 °С.

Реле-регулятор с таймером ТРМ 501

Реле-регулятор ОВЕН ТРМ 501 предназначен для регулирования температуры или других физических величин в технологических процессах, в которых требуется точное соблюдение временных режимов. Простой в управлении регулятор, устанавливается на различное оборудование: печи для выпечки, термоупаковочные аппараты, термоножи и т. п. Прибор выпускается в щитовом корпусе типа Щ3, степень защиты IP54.

Функциональные возможности реле-регулятора ОВЕН ТРМ 501

ИЗМЕРЕНИЕ И РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ или другой физической величины

УНИВЕРСАЛЬНЫЙ ВХОД для подключения первичных преобразователей широкого спектра

УПРАВЛЕНИЕ «НАГРЕВАТЕЛЕМ» ИЛИ «ХОЛОДИЛЬНИКОМ» по двухпозиционному закону

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ запуском/остановкой

ВСТРОЕННЫЙ ТАЙМЕР для обратного отсчета времени 1....999 минут (модификация ТРМ501), 1....999 секунд (модификация ТРМ501-С) или 0,1...99,9 секунд (модификация ТРМ501-Д)

ТРИ РЕЖИМА РАБОТЫ регулятора и таймера

ДОПОЛНИТЕЛЬНОЕ РЕЛЕ ДЛЯ СИГНАЛИЗАЦИИ об аварийной ситуации

ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора

СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания

ЗАЩИТА УСТАВОК РЕГУЛЯТОРА И ТАЙМЕРА от несанкционированных изменений.

Реле-регулятор температуры ТРМ 502

ОВЕН ТРМ502 - простой в эксплуатации и недорогой терморегулятор. Предназначен для поддержания температуры в составе полуавтоматов упаковочного оборудования, термопластавтоматов, в термоножах, печах для выпечки и т. д. Прибор выпускается в щитовом корпусе 48х48х100 мм, степень защиты со стороны передней панели IP 40.

Функциональные возможности реле-регулятора ОВЕН ТРМ502

КОНТРОЛЬ ТЕМПЕРАТУРЫ в диапазоне 0...+400 °С

ТЕРМОПАРА ТХК – в комплекте поставки

РЕГУЛИРОВАНИЕ ТЕМПЕРАТУРЫ по двухпозиционному закону

ПРИБОР НЕ ТРЕБУЕТ НАСТРОЙКИ, кроме задания уставки с помощью ручки на лицевой панели

КОМПАКТНЫЙ КОРПУС (лицевая панель 48 x 48 мм)

ВЫСОКАЯ ПОМЕХОУСТОЙЧИВОСТЬ благодаря встроенному импульсному источнику питания.

Термопреобразователи ДТП

Термопреобразователи предназначены для непрерывного измерения температуры различных рабочих сред (пар, газ, вода, сыпучие материалы, химические реагенты и т.п.), неагрессивных к материалу корпуса датчика. Модели датчиков с резьбовым креплением выпускаются в стандартном исполнении с метрической резьбой.

Основные критерии правильного выбора термопреобразователей

Соответствие измеряемых температур рабочим диапазонам измерений датчиков температуры

Соответствие прочности корпуса датчика условиям эксплуатации

Правильный выбор длины погружаемой части датчика и длины соединительного кабеля

Термопара представляет собой два разнородных металлических проводника, одним концом соединенных между собой.

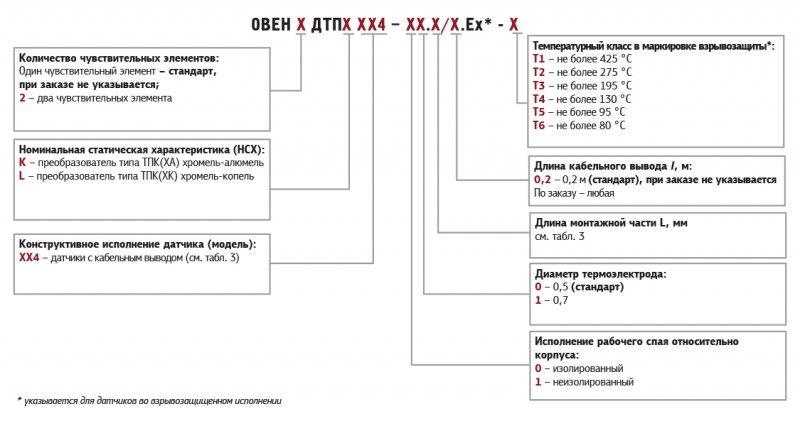

Номенклатура:

Термопреобразователь ДТПK 014-00.20/2 ОВЕН

Термопреобразователь ДТПL 014-00.20/2 ОВЕН

Термопреобразователь ДТПL 054-00.60/2 ОВЕН

Измеритель-регулятор микропроцессорный 2ТРМ1

Терморегулятор ОВЕН 2ТРМ1 предназначен для измерения, регистрации или регулирования температуры теплоносителей и различных сред в холодильной технике, сушильных шкафах, печах различного назначения и другом технологическом оборудовании, а также для измерения других физических параметров (веса, давления, влажности и т. п.).

Основные функции измерителя двухканального ОВЕН 2ТРМ1

ДВА УНИВЕРСАЛЬНЫХ ВХОДА для подключения широкого спектра датчиков температуры, давления, влажности, расхода, уровня и т. п.

ДВА КАНАЛА РЕГУЛИРОВАНИЯ ИЛИ РЕГИСТРАЦИИ входной величины:

– двухпозиционное регулирование;

– аналоговое П-регулирование;

– регистрация на токовом выходе 4...20 мА.

ЦИФРОВАЯ ФИЛЬТРАЦИЯ И КОРРЕКЦИЯ входного сигнала, масштабирование шкалы для аналогового входа

ВЫЧИСЛЕНИЕ И ИНДИКАЦИЯ КВАДРАТНОГО КОРНЯ из измеряемой величины (например, для регулирования мгновенного расхода)

ВЫЧИСЛЕНИЕ РАЗНОСТИ двух измеряемых величин и ее индикация (например, для поддержания влажности психрометрическим методом)

ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ 90...245 В 47...63 Гц

ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ 24В для активных датчиков, выходных аналоговых устройств (ЦАП) и др. во всех модификациях прибора

ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора

СОХРАНЕНИЕ НАСТРОЕК при отключении питания

ЗАЩИТА НАСТРОЕК от несанкционированных изменений

Сигнализатор уровня жидкости САУ-М2

Прибор САУ-М2 применяется в системах автоматического поддержания уровня жидкости в резервуарах, накопительных емкостях, отстойниках, а также в системах автоматического осушения.

Функциональные возможности

АВТОМАТИЧЕСКОЕ ЗАПОЛНЕНИЕ резервуара до заданного уровня

АВТОМАТИЧЕСКОЕ ОСУШЕНИЕ резервуара до заданного уровня

ЗАЩИТА ПОГРУЖНОГО НАСОСА от «сухого» хода

ПОДКЛЮЧЕНИЕ РАЗЛИЧНЫХ ДАТЧИКОВ УРОВНЯ – кондуктометрических, поплавковых

РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

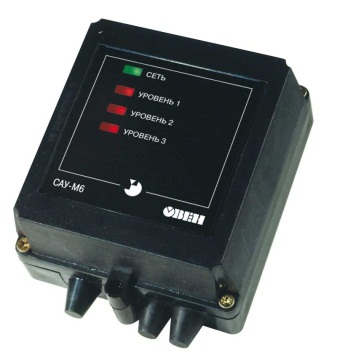

Сигнализатор уровня жидкости САУ-М6

Сигнализатор уровня жидкости трехканальный ОВЕН САУ-М6 – предназначен для автоматизации технологических процессов, связанных с контролем и регулированием уровня жидкости.

САУ-М6 является функциональным аналогом приборов ESP-50 и РОС 301.

Функциональные возможности сигнализатора уровня

ТРИ НЕЗАВИСИМЫХ КАНАЛА КОНТРОЛЯ УРОВНЯ ЖИДКОСТИ в резервуаре

ВОЗМОЖНОСТЬ ИНВЕРСИИ РЕЖИМА РАБОТЫ любого канала

ПОДКЛЮЧЕНИЕ РАЗЛИЧНЫХ ДАТЧИКОВ УРОВНЯ – кондуктометрических, поплавковых

РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: дистиллированной, водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

ЗАЩИТА КОНДУКТОМЕТРИЧЕСКИХ ДАТЧИКОВ от осаждения солей на электродах благодаря питанию их переменным напряжением

Сигнализатор уровня жидкости САУ-М7Е

Прибор САУ-М7Е обеспечивает контроль уровня жидких или сыпучих материалов в резервуаре. Может управлять заполнением, осушением или поддержанием уровня в отопительных котлах, водонапорных башнях, зернохранилищах и т.п.

Функциональные возможности

КОНТРОЛЬ УРОВНЯ ЖИДКИХ ИЛИ СЫПУЧИХ МАТЕРИАЛОВ по трем датчикам

ПОДКЛЮЧЕНИЕ ШИРОКОГО СПЕКТРА ДАТЧИКОВ УРОВНЯ (кондуктометрических, поплавковых, бесконтактных выключателей и др.)

РАБОТА В РЕЖИМЕ ЗАПОЛНЕНИЯ ИЛИ ОПОРОЖНЕНИЯ резервуара

РУЧНОЙ ИЛИ АВТОМАТИЧЕСКИЙ РЕЖИМ управления электроприводом исполнительного механизма (насоса, транспортера, электромагнитного клапана и т. п.)

СИГНАЛИЗАЦИЯ об аварийном переполнении или осушении резервуара

РАБОТА С РАЗЛИЧНЫМИ ПО ЭЛЕКТРОПРОВОДНОСТИ ЖИДКОСТЯМИ: водопроводной, загрязненной водой, молоком и пищевыми продуктами (слабокислотными, щелочными и пр.)

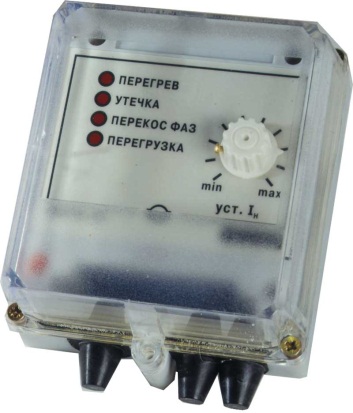

Устройство защитного отключения УЗОТЭ-2У

Прибор УЗОТЭ-2У предназначен для защиты трехфазных асинхронных электродвигателей, работающих в тяжелых производственных условиях: при перегрузках, вызванных пониженным напряжением в сети, при повышенной влажности и температуре, высокой запыленности.

Функциональные возможности

ЗАЩИТНОЕ ОТКЛЮЧЕНИЕ управляющего пускателя или контактора при возникновении следующих аварийных ситуаций:

– обрыв или перекос фазы питающей сети;

– превышение током, потребляемым электродвигателем, номинального значения;

– перегрев обмотки статора.

БЛОКИРОВКА ПУСКА ЭЛЕКТРОДВИГАТЕЛЯ при нарушении изоляции обмотки статора в начале работы

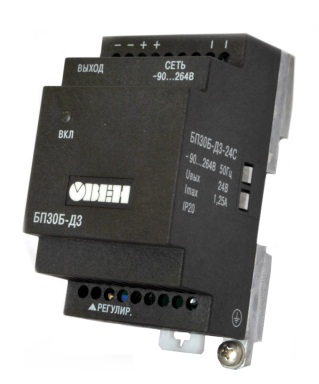

Блок питания БП30Б-Д3-24

Блок питания  БП30Б-Д3-24 предназначен для питания стабилизированным напряжением 24 В DC широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.) в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур. Применяется для построения систем электропитания различной сложности, в том числе распределенных.

Основные функции

Расширенное климатическое исполнение. Блоки питания функционируют в диапазоне окружающих температур от -40 до +70 ºС. Во всем диапазоне сохраняется заявленная мощность.

Эффективное преобразование напряжения. КПД не менее 85 %.

Отсутствие негативного влияния на системы автоматики. Соответствуют международным нормам по помехоэмиссии и помехоустойчивости.

Режим стабилизации тока при превышении номинальной мощности (питание высокоемкостной нагрузки).

Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.

Защита от перенапряжения и импульсных помех на входе.

Защита от перегрузки, короткого замыкания и перегрева.

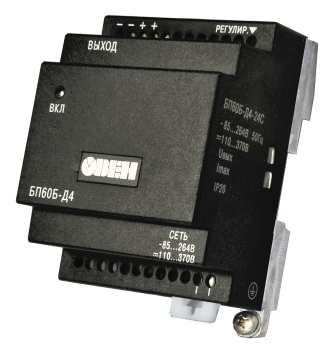

Блок питания БП60Б-Д4-24

Одноканальный блок питания ОВЕН БП60Б-Д4-24С для тяжелых условий эксплуатации. Предназначен для питания стабилизированным напряжением 24 В постоянного тока широкого спектра радиоэлектронных устройств (релейной автоматики, контроллеров, датчиков и т.п.) в условиях низких (до -40 ºС) и высоких (до +70 ºС) температур.

Основные функции

Расширенное климатическое исполнение. Блок питания функционирует в диапазоне окружающих температур от -40 до +70 ºС. Во всем диапазоне сохраняется заявленная мощность.

Эффективное преобразование напряжения. КПД не менее 85 %.

Отсутствие негативного влияния на системы автоматики. Соответствует международным нормам по помехоэмиссии и помехоустойчивости.

Оптимальный выбор мощности для высокоемкостной нагрузки.

Режим стабилизации тока.

Регулировка выходного напряжения с помощью внутреннего подстроечного резистора в диапазоне ±8 % от номинального выходного напряжения с сохранением мощности.

Защита от перенапряжения и импульсных помех на входе.

Защита от перегрузки, короткого замыкания и перегрева.

Счетчик импульсов СИ20

Счетчик импульсов ОВЕН СИ20 входит в состав новой линейки счетчиков импульсов, отличающейся повышенной устойчивостью к различным видам электромагнитных помех. Приборы данной линейки способны работать и при отрицательных температурах  до -20 °С . К преимуществам данного счетчика можно отнести универсальный источник питания, что позволят запитывать прибор как от сети 220В, так и от сети постоянного тока 24В.

        Данный прибор был специально адаптирован для управления системами дозирования жидких сред, намоточных установок (кабель, провод, экструзионная пленка и т.д.).  Микропроцессорный счетчик импульсов СИ20 может использоваться для подсчета количества продукции на транспортере или жидкости, длины наматываемого кабеля или экструзионной пленки, суммарного количества изделий и т.п.

Основные функциональные возможности

ПРЯМОЙ СЧЕТ ИМПУЛЬСОВ, поступающих от подключенных к прибору датчика

ПЕРЕВОД КОЛИЧЕСТВА ИМПУЛЬСОВ В РЕАЛЬНЫЕ ЕДИНИЦЫ ИЗМЕРЕНИЯ продукции

ВЫБОР ПОЗИЦИИ ДЕСЯТИЧНОЙ ТОЧКИ

КОЭФФИЦИЕНТ МАШТАБИРОВАНИЯ

ДВА РЕЖИМА РАБОТЫ ВЫХОДНЫХ УСТРОЙСТВ: «ДОЗАТОР», «СИГНАЛИЗАТОР»

ЧЕТЫРЫЕ ДИСКРЕТНЫХ ВХОДА для организации счета и реализации функций старт\стоп, блокировка, сброс

УНИВЕРСАЛЬНЫЕ ВХОДЫ, позволяющие работать с датчиками PNP\NPN типа, сухим контактом

ВСТРОЕННЫЙ ИСТОЧНИК ПИТАНИЯ датчиков –24В

УПРАВЛЕНИЕ НАГРУЗКОЙ с помощью ОДНОГО выходного устройства

СОХРАНЕНИЕ РЕЗУЛЬТАТОВ СЧЕТА при отключении питания

ПРОГРАММИРОВАНИЕ С КНОПОК на лицевой панели

ПОЛНОЕ СООТВЕТСТВИЕ ТРЕБОВАНИЯМ ГОСТ Р 51522 (МЭК 61326) по электромагнитной совместимости для оборудования класса А

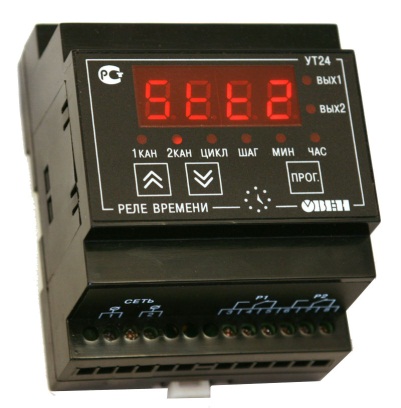

Микропроцессорное реле времени двухканальное УТ24

Микропроцессорное реле времени УТ24 используется в качестве программного автомата для управления синтезом веществ, сушильными, гальваническими и другими сложными технологическими процессами. Позволяет организовать запуск и остановку оборудования, контролировать до 30 различных временных процессов.

Функциональные возможности реле времени ОВЕН УТ24

ДВА НЕЗАВИСИМЫХ ТАЙМЕРА для формирования двух независимых программ управления исполнительными механизмами

ДВЕ ПРОГРАММЫ ИЗ КОНЕЧНОГО ИЛИ БЕСКОНЕЧНОГО ЧИСЛА ЦИКЛОВ по 1...30 шагов (каждый шаг задает включение/выключение исполнительного механизма)

ШЕСТЬ РЕЖИМОВ ПЕРЕЗАПУСКА ТАЙМЕРОВ

ПОДКЛЮЧЕНИЕ ТРЕХ ВНЕШНИХ УСТРОЙСТВ для запуска, остановки, временной блокировки или сброса программы таймера

ИНДИКАЦИЯ ВРЕМЕНИ, ЧИСЛА ЦИКЛОВ ИЛИ ЧИСЛА ШАГОВ, оставшихся до окончания программы

ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора

СОХРАНЕНИЕ ТЕКУЩИХ ЗНАЧЕНИЙ ПАРАМЕТРОВ ПРОГРАММЫ при отключении питания

ЗАЩИТА ПАРАМЕТРОВ от несанкционированного доступа

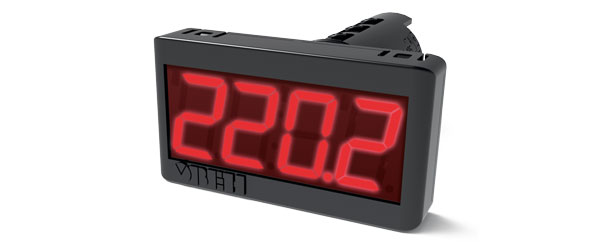

Измеритель параметров сети однофазный (вольтметр) ИНС-Ф1

Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Основные достоинства

Высокая точность измерений. Погрешность измерений составляет не более 0,1%

Широкий диапазон температур эксплуатации: от -20 до +50оС

Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости

Большой срок службы. Срок службы не менее 10-ти лет

Внесены в Государственный реестр средств измерений*

Минимальные габариты

Высокая скорость измерения. Время опроса не более 1 сек

Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе

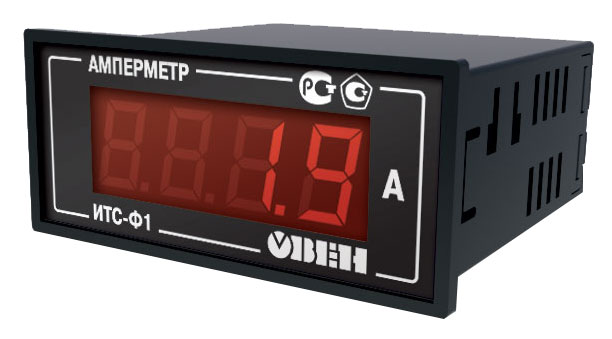

Измеритель параметров сети однофазный (амперметр) ИТС-Ф1

Данные приборы позволяют измерять параметры электрических сетей питания как в промышленных зонах, так и сферах ЖКХ, бытовом секторе, прочих объектах народного хозяйства.

Основные достоинства

Высокая точность измерений. Погрешность измерений составляет не более 0,1%

Широкий диапазон температур эксплуатации: от -20 до +50оС

Высокая надежность. Соответствуют требованиям ГОСТ Р 51522-99 по электромагнитной совместимости

Большой срок службы. Срок службы не менее 10-ти лет

Внесены в Государственный реестр средств измерений*

Минимальные габариты

Высокая скорость измерения. Время опроса не более 1 сек

Простота в эксплуатации. Не требуют настроек, откалиброваны на заводе изготовителе

Датчик уровня поплавковый ПДУ

Поплавковые датчики уровня – одни из самых недорогих и, вместе с тем, надежных устройств для измерения уровня жидкостей. Поплавковые датчики уровня ОВЕН ПДУ могут использоваться для контроля уровня самых разных продуктов, например сточных вод, химически агрессивных жидкостей или пищевых продуктов. Поплавковые датчики уровня устойчивы к пене и пузырькам в жидкости и могут работать с вязкими жидкостями.

      Датчики уровня ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

      Пример области применения поплавковых датчиков – контроль уровня жидкости в транспортных средствах. Прежде всего, это задачи по контролю объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

     Датчики ОВЕН ПДУ могут работать при температурах до 105 °С в химически агрессивных средах. Материал - нержавеющающая сталь (12X18H10T).

     Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Датчик уровня кондуктометрический 3-стержневой ДСП.3

ДСП.3 предназначен для контроля двух (трех, при использовании в резервуарах с металлическими стенками) уровней жидкости в резервуарах открытого и закрытого типа.

    Датчики предназначены для комплектации приборов контроля уровня жидких, электропроводных сред, не агрессивных к материалу датчиков.

Основные технические характеристики

Напряжение ,подаваемое на электроды датчика:

– постоянного тока - не более 24В;

– переменного тока - не более 24В с частотой 50Гц.

Мах рабочее давление(Р), МПа (кГс/см2) - 0,098 (1,0)

Мах температура (Т), °С – 100

Устойчив к воздействию температуры окружающей среды от минус 55 до плюс 85 °С

Устойчив к воздействию относительной влажности окружающего воздуха 100 процентов при температуре 40 °С

Защищенность от воздействия пыли и воды соответствует степени защиты IP54

Выдерживает воздействие вибрации в диапазоне частот от 5 до 80Гц при амплитуде смещения 0,075 мм и амплитуде ускорения 9,8 м/с в квадрате

Устойчив к воздействию ударов  с пиковым значением ускорения до 50м/с в квадрате и длительностью ударного импульса от 0,5 до 30 мс

Герметичен при рабочем давлении в температурном диапазоне от минус    55 до 85 °С

Длина подсоединяемых электродов - 0,5м; 1,0м и 1,95м

Диаметр подсоединяемых электродов – 3 мм

Соединительная резьба подсоединяемых электродов – М3х0,5

Присоединительная резьба - трубная цилиндрическая G1/2

Материал головки датчика: пластик

Материал разделительной шайбы: пластик

Материал стержней: нержавеющая сталь 12Х18Н10Т

Материал защитного колпачка: термоэластопласт

Срок службы не менее 12 лет
