МГ – провод медный гибкий

В наличии:
по запросу



Технические характеристики

  • предельно допустимая рабочая температура от -60 ºС — до + 55 ºС;
  • провода стойкие к воздействию атмосферного давления от 133х10-4 кПа — до 294 кПа;
  • электрическое сопротивление постоянному току токопроводящих жил, пересчитанное на 1 км длины и температуру 20 °С приведено в таблице;
  • разрывное усилие проводов используемых антенн для сечением 1,5 мм² — не менее 560 Н; 2,5 мм² — не менее 960 Н; 4 мм² — не менее 1510 Н; 6 мм² — не менее 2100 Н; 10 мм² — не менее 3920 Н;
  • строительная длина проводов сечением: 1,5-6,0 мм2 — не менее 50 м; 10-25 мм2 — не менее 2000 м; 35-70 мм2 — не менее 1000 м; 95 мм2— не менее 500 м;
  • строительная длина проводов используемых для антенн — не менее 50 м;
  • провода стойкие к воздействию росы, инея, дождя, морского тумана, солнечного излучения, песка, плесневых грибов;
  • минимальный радиус изгиба — не менее 10-ти кратного значения наименьшего наружного размера провода.

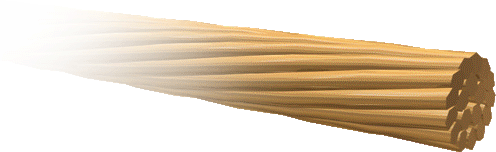

Структура провода

  • токопроводящая жила многопроволочная из медной проволоки марки ММ или МТ для антенных проводов;
  • провода скручены правильной скруткой, соседние повивы скручены в противоположные стороны, направление скрутки верхнего повива проводов - левое.

Применение

Провода медные не изолированные гибкие марки МГ применяются в электротехнических установках и устройствах, для соединения электрооборудования автомобилей и тракторов с корпусом, выводов силовых полупроводниковых приборов, соединения щеток электрических машин и электропечей, а также в качестве антенн радиостанций.

Таблица для оформления заказа

Номинальное сечение провода, мм²

Диаметр проволок, мм

Число проволок, шт

Наружный диаметр, мм

Масса, кг/км

Электрическое сопротивление постоянному току, Ом/км

Максимальная токовая нагрузка, А

МГ (из меди МТ)

МГ (из меди ММ)

1,5

0,32

19

1,6

14

12,7

11,9

10

1,5*

0,2

49

1,8

14

-

12,12

10

2,5

0,26

49

2,3

24

7,6

7,17

16

4

0,32

49

2,9

36

4,75

4,64

25

6

0,38

49

3,4

50,8

3,3

3,2

37

10

0,52

49

4,6

95

1,9

1,76

60

10*

0,3

140

4,8

95

-

1,88

60

16

0,64

49

5,7

144

1,2

1,15

92

16*

0,3

224

6,0

145

-

1,17

92

25

0,58

98

7,6

237

-

0,707

137

35

0,58

133

8,7

322

-

0,547

173

50

0,68

133

10,2

442

-

0,375

219

70

0,68

189

12,5

629

-

0,264

267

95

0,68

259

14,2

861

-

0,193

319



*провода повышенной гибкости.
