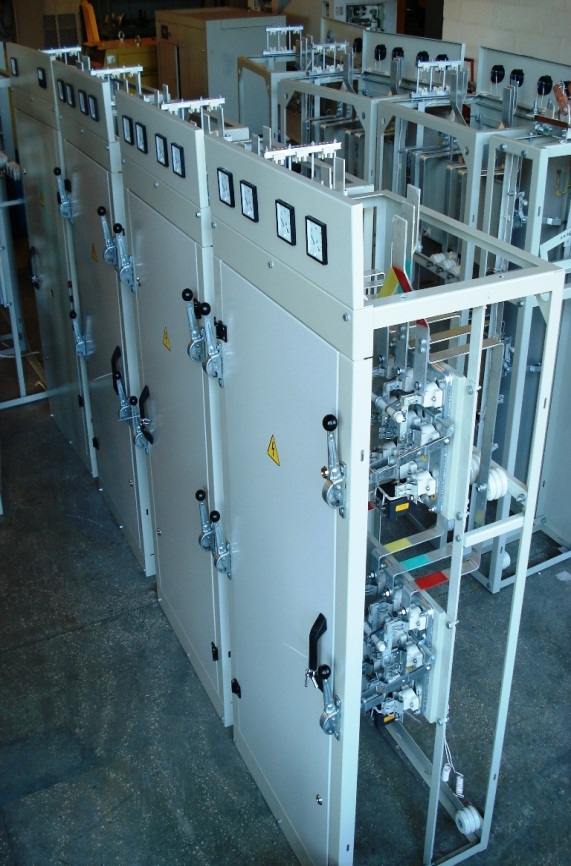

Панель ЩО-70-1-01

Панель ЩО-70-1-01

Описание:

       Панель ЩО-70-1-01 представляет собой комбинацию низковольтных коммутационных аппаратов с устройствами управления, измерения, сигнализации, зашиты, регулирования и т. п., полностью смонтированных изготовителем НКУ на единой конструктивной основе со всеми внутренними электрическими и механическими соединениями с соответствующими конструктивными элементами.

Панель ЩО-70-1-01 изготовлена из материалов, способных выдерживать механические, электрические и тепловые нагрузки, а также воздействие влажности, которые обычно имеют место при нормальных условиях эксплуатации.

По конструктивному исполнению НКУ подразделяются:
открытое исполнение (блоки, панели, щиты), на несущей конструкции которого установлена электрическая аппаратура, при этом части электрической аппаратуры, находящиеся под напряжением, остаются доступными прикосновению.
блок - НКУ открытое, устанавливаемое стационарно, в котором аппараты и приборы смонтированы на рейках или на панели с передним монтажом проводов;
панель представляют собой сварную металлоконструкцию из гнутых стальных профилей. Как правило, внутри панелей размещена аппаратура главных цепей, на фасаде расположены приводы рубильников и аппаратура вспомогательных цепей. Панели изготавливаются как с кабельным, так и с шинным вводом;
щит - НКУ открытое, в котором электрооборудование установлено, как правило, на объемном каркасе.
защищенное исполнение (шкафы, ящики), закрытое со всех сторон, за возможным исключением монтажной поверхности, в котором после его установки обеспечивается степень защиты не менее IP2X.
шкафы представляют собой металлический корпус бескаркасной или каркасной конструкции с дверью, в котором устанавливаются приборы и аппараты. Исполнение навесное, напольное или утопленное. Ввод питающих и вывод отходящих проводников сверху и снизу.
ящики представляют собой металлические корпуса навесного исполнения, с дверью, запирающейся на замок. Аппаратура устанавливается на рейках, задней стенке и двери с внутренней стороны. Ввод линии электропитания и отходящих линий допускается сверху и снизу.

Установка приборов, аппаратов и зажимов контактных в НКУ, а также соединение между ними производится, как правило, с лицевой стороны.

В изделии возможна замена аппаратов на равноценные по техническим параметрам без изменения документации. Наименование параметра панели ЩО-70
Номинальное рабочее напряжение, Uс
Главной цепи
переменного тока частотой 50 Гц; 220, 380, 660 В
постоянного тока 110, 220, 440 В
Вспомогательной цепи (цепи управления)
переменного тока частотой 50 Гц; 24, 42, 100, 110, 173, 220, 380 В
постоянного тока 24, 42, 48, 60, 110, 220 В
Номинальное напряжение изоляции, Ui 660 В
Номинальное импульсное выдерживаемое напряжение, Uimp 2 500 В
Номинальный ток главной цепи, I до 2 500 А
Номинальный ток цепей управления, I до 25 А
Номинальный кратковременно выдерживаемый ток, Icw
для открытых щитов до 30 кА
для защищенных щитов до 18 кА
для ящиков, шкафов до 10 кА
для пультов менее 6 кА
Номинальный ударный ток, Ipk
для открытых щитов до 50 кА
для защищенных щитов до 30 кА
Номинальный условный ток короткого замыкания, Iсс до 23 кА
Номинальный ток короткого замыкания, вызывающий плавление предохранителя 3Iн*
Размеры, мм
ширина 800
глубина 600
высота 2 000
