Разъединители
Разъединители РЛНД-1-10/200 У1, РЛНД-1-10/400 У1, РЛНД-1-10/630 У1
Разъединители РЛНДМ-1-10/200 У1, РЛНДМ-1-10/400 У1, РЛНДМ-1-10/630 У1
Общие сведения Разъединители РЛНД-1-10/200 У1, РЛНД-1-10/400 У1, РЛНД-1-10/630 У1 предназначены Привод ПРНЗ-10 предназначен для ручного включения и отключения главных и заземляющих ножей разъединителей. Самые популярные модели разъединителей: Разъединитель РЛНД-1-10/400 У1 |
Структура условного обозначения:
Разъединитель РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1
Разъединитель РЛНД-10-200 У1, РЛНД-10-400 У1, РЛНД-10-630 У1
Разъединитель РЛНД-2-10-200 У1, РЛНД-2-10-400 У1, РЛНД-2-10-630 У1
Разъединитель РЛНД-1-10Б-200 У1, РЛНД-1-10Б-400 У1, РЛНД-1-10-630 У1
Разъединитель РЛНДМ-1-10-200 У1, РЛНДМ-1-10-400 У1, РЛНДМ-1-10-630 У1
РЛНД - разъединитель линейный наружной установки, двухколонковый
М - медные ножи
1, 2 - количество заземляющих ножей
10 - номинальное напряжение, кВ
Б - усиленное исполнение изоляции
200, 400, 630 - номинальный ток, А
У1 - климатическое исполнение и категория размещения по ГОСТ 15150-69
Условия эксплуатации разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1
- Высота над уровнем моря не более 1000 м.
- Температура окружающего воздуха от минус 60 до 40°С.
- Скорость ветра при гололеде не более 15 м/с.
- Скорость ветра при отсутствии гололеда не более 40 м/с.
- Толщина корки льда до 10 мм.
- Требования техники безопасности по ГОСТ 12.2.007.3-75.
- Разъединители соответствуют ТУ 659 РК-000100-33-11-2000. ТУ 659 РК-000100-33-11-2000
Технические характеристики разъединителей.
Основные технические данные разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 приведены в таблице:
Наименование параметра |
Значение параметра для типов разъединителей |
||
РЛНД-1-10-200 У1 |
РЛНД-1-10-400 У1 |
РЛНД-1-10-630 У1 |
|
Номинальное напряжение, кВ |
10 |
||
Наибольшее рабочее напряжение, кВ |
12 |
||
Номинальный ток, А |
200 |
400 |
630 |
Ток электродинамической стойкости, кА |
25 |
25 |
25 |
Ток термической стойкости, кА |
10 |
10 |
10 |
Время протекания тока термической стойкости, с: |
|
||
Установленный ресурс по механической прочности, циклов ВО |
10 000 |
||
Длина пути утечки внешней изоляции, см, не менее |
30 |
||
Допустимое тяжение проводов, прикладываемое к неподвижным изоляторам, Н, не более |
200 |
||
Масса трехполюсного разъединителя, кг: |
|
|
|
Разъединитель представляет собой двухполюсный или трёхполюсный аппарат, каждый полюс которого имеет одну неподвижную и одну подвижную колонки, с разворотом главных ножей в горизонтальной плоскости. Привод разъединителя выполнен так, что исключает возможность оперирования заземлителем, пока не отключены ножи главного контура. В корпусе привода предусмотрены отверстия для установки блок - замка.
Изоляция разъединителя состоит из четырех или шести изоляторов, два или три из которых устанавливаются на рычагах, а остальные на швеллерах. На верхних фланцах изоляторов разъединителя установлена токоведущая система, выполненная в виде двух контактных ножей. Общий вид, габаритные, установочные и присоединительные размеры разъединителей приведены на рис. 1.
Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 с приводом и одним заземляющим ножом:
Обозначения: 1 - продольная тяга; 2 - рама; 3 - вал заземления; 4 - рычаг с валом; 5 - регулируемая тяга;

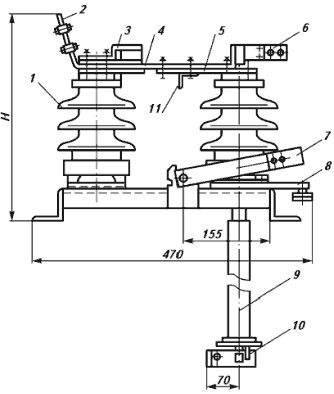

Общий вид, габаритные, установочные и присоединительные размеры разъединителей РЛНД-1-10-200 У1, РЛНД-1-10-400 У1, РЛНД-1-10-630 У1 с приводом:
Обозначения: 1 - изолятор; |
В комплект поставки входят: разъединитель, привод разъединителя, запасные части и принадлежности согласно ведомости ЗИП, техническое описание и инструкция по эксплуатации, паспорт.
